风冷式长方形振动筛是大汉振动筛生产厂家针对具有高温特性物料而研制的新型长方形振动筛设备,风冷式长方形振动筛以“大汉牌”DZSF系列长方形振动筛为基础,增加了风机降温冷却系统,可将高温物料降温后继续筛分,有效的降低高温物料的筛分难度,筛分效率、处理量也得到了大幅度的提高,节约生产成本。较之传统的水冷直线振动筛,风冷直线振动筛更加适合怕水、怕潮物料的筛选分级作业。

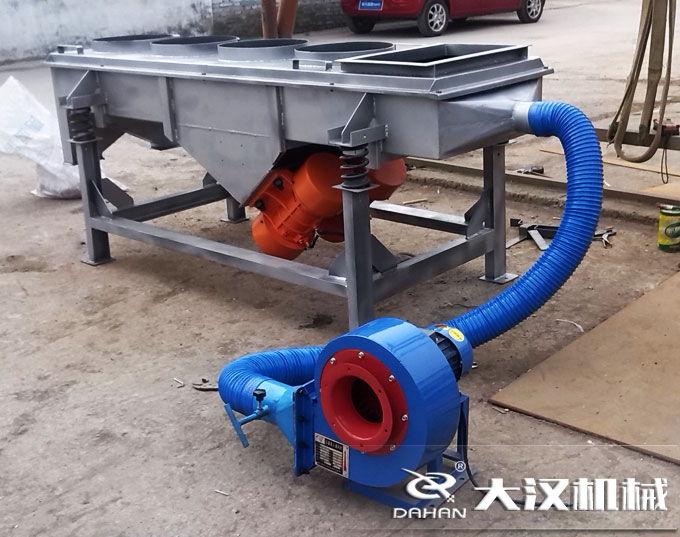

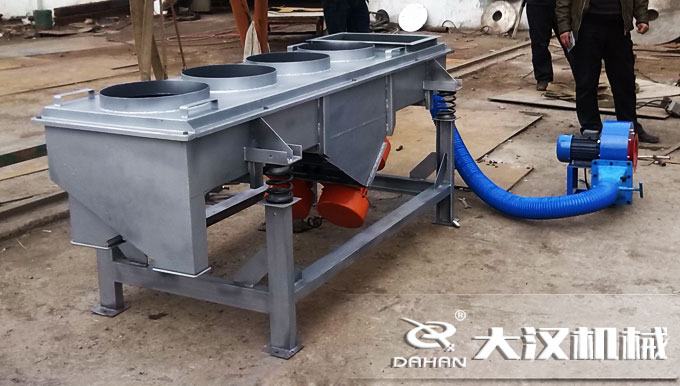

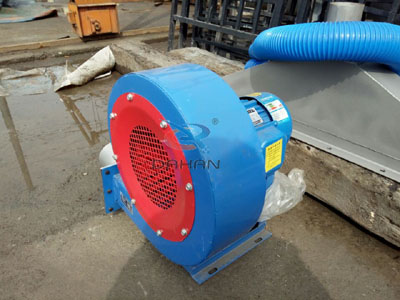

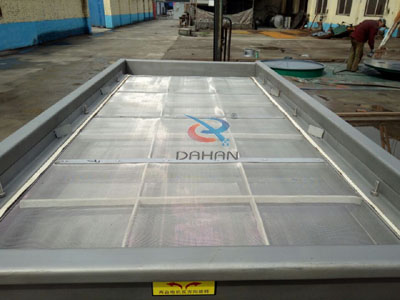

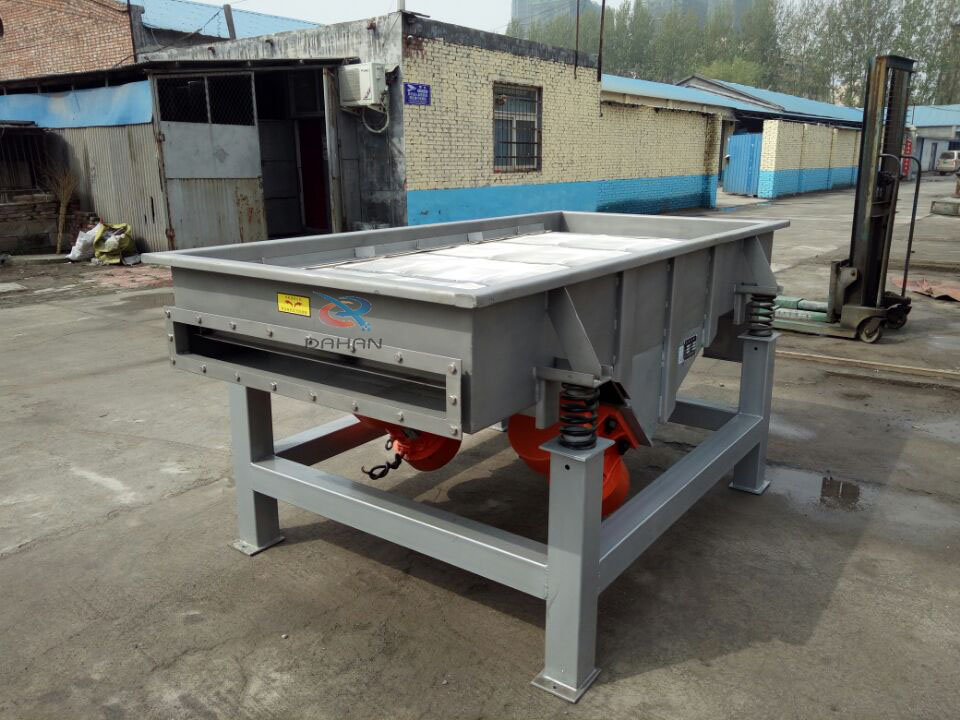

风冷式长方形振动筛的细节图

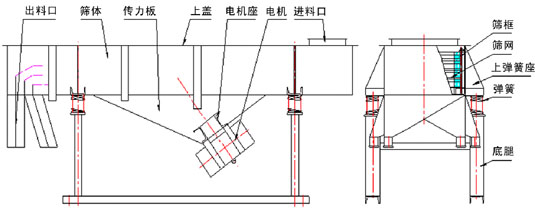

主要技术参数和外形尺寸
型 号
|
DZSF-520
|
DZSF-525
|
DZSF-816
|
DZSF-1020
|
DZSF-1025
|
DZSF-1030
|
公称尺寸(mm)
|
500×2000
|
500×2500
|
800×1600
|
1000×2000
|
1000×2500
|
1000×3000
|
物料粒度(mm)
|
0.074--10
|
0.074--10
|
0.074--10
|
0.074--10
|
0.074--10
|
0.074--10
|
振次(次/分)
|
960
|
960
|
960
|
960
|
960
|
960
|
筛面倾角
|
0°-7°
|
0°-7°
|
0°-7°
|
0°-7°
|
0°-7°
|
0°-7°
|
振 幅
|
3―4.5
|
3―4.5
|
3―4.5
|
3―4.5
|
3―4.5
|
3―4.5
|
层 数
|
1--6
|
1--6
|
1--6
|
1--6
|
1--6
|
1--6
|
功率(kw)
|
2×(0.4-0.75)
|
2×(0.4-0.75)
|
2×(0.4-0.75)
|
2×(0.4-1.1)
|
2×(0.4-1.1)
|
2×(0.4-1.5)
|

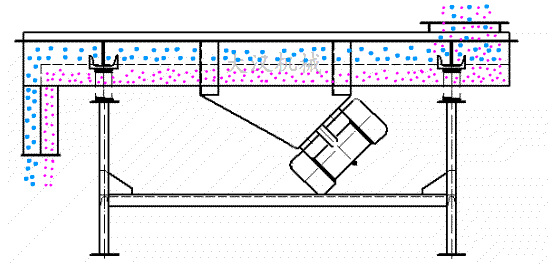

风冷式长方形振动筛工作原理
风冷式长方形振动筛是以“大汉牌”DZSF系列长方形振动筛为基础,在进料口底部或箱体下侧端增加了风机降温冷却系统,在进料口加装筛网及小型排料口使大颗粒结块物料从小型排料口中排出,该装置可有效拦截大颗粒并缓冲物料对筛网的冲击,延长筛网使用寿命(该装置针对部分物料,不需要可去除)。物料在进入设备时,位于进料口底部或箱体下侧端的风机降温冷却系统对其进行降温作业,两台振动电机相对筛面有一倾角,在激振力和物料自重力的合理作用下,降温后的物料在筛面上被抛起、跳跃式向前做直线运动,通过多层筛网过滤不同规格的筛上物及筛下物,分别从各层的出料口排出,达到筛选和分级的目的。
风冷式长方形振动筛应用说明

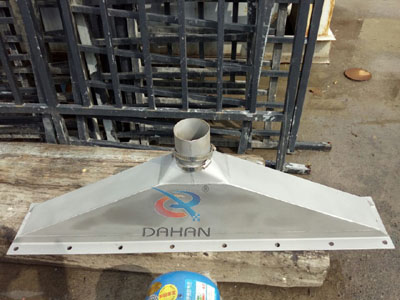

大汉机械风冷式长方形振动筛这对高温特性物料设计研发,可在有效降低物料温度后再对物料进行筛分,有效的提高了筛分效率及处理量,下面以洗衣粉为例说明风冷式振动筛的应用。洗衣粉在刚刚完成生产后,通常为120度左右的高温,如不进行降温处理,筛选分级非常困难,而洗衣服不适合传统的水冷式降温。在洗衣粉生产线上用“大汉牌”风冷式直线振动筛,刚生产完成120度高温洗衣粉通过输送设备直接进入风冷式直线振动筛,经过安装在设备进料口底部的风机降温冷却系统,(不符合要求的结块物料通过安装在进料口端的筛网筛选后从出料口旁的小型排料口排出,见下图,该装置可根据物料特性选装),可直接将洗衣粉温度降至40-50度后再进入直线振动筛完成筛选分级工作。
风冷式长方形振动筛也称降温式长方形振动筛,解决有温度物料的筛分难题。大汉机械专业生产筛分设备,如果您有筛分难题,可以来电垂询大汉机械0373-2682333
