长方形振动筛

作者:大汉技术部 时间:2013-05-27 09:13 点击:

关于大汉牌长方形振动筛

    我厂生产的DZSF系列长方形振动筛是与中国矿业学院联合设计制造,确切的将长方形振动筛根据国家相关规定也叫“直线振动筛”,多年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉

直线筛 直线筛分机 直线式振动筛

不锈钢直线筛 单层直线筛 多层直线筛

可调角度直线振动筛 碳钢直线振动筛 直线振动筛

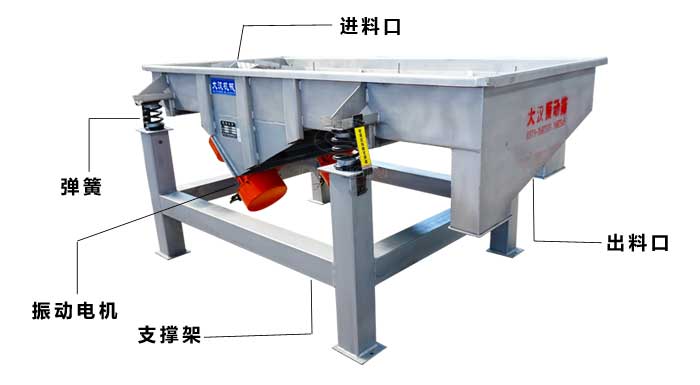

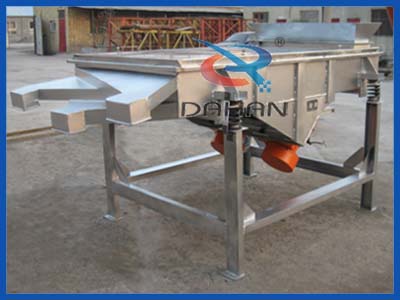

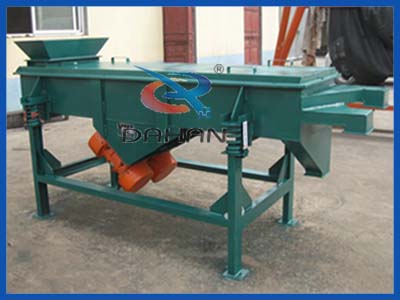

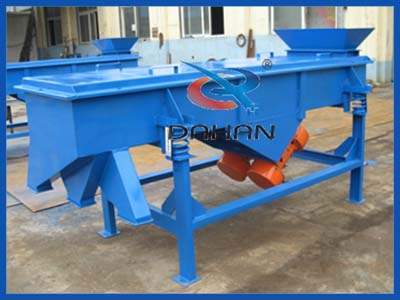

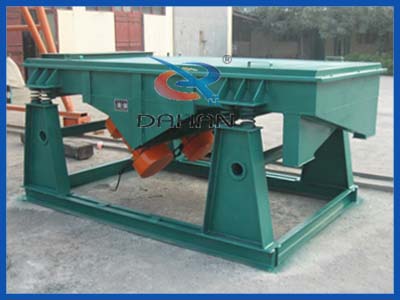

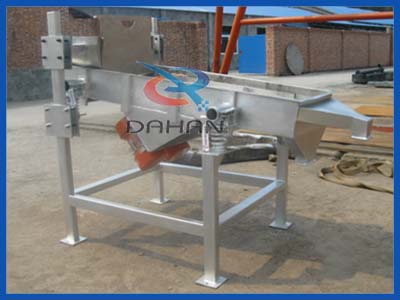

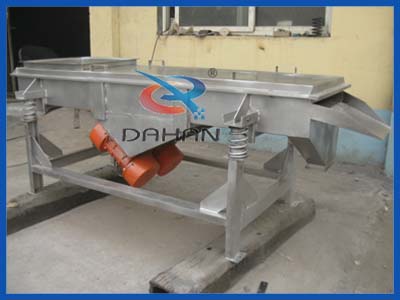

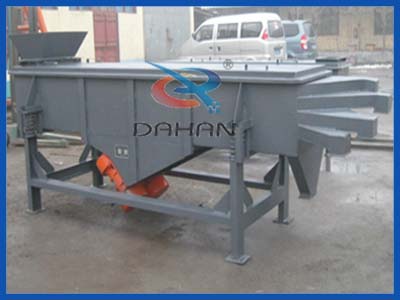

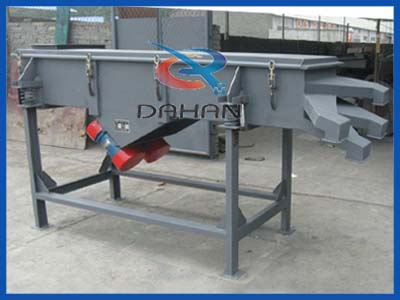

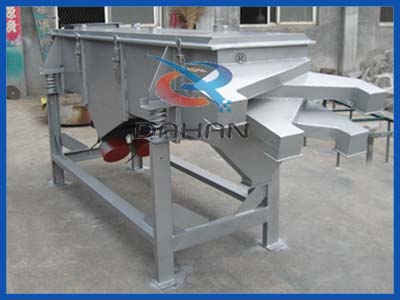

长方形振动筛细节图片:

        直线振动筛

 一、工作原理

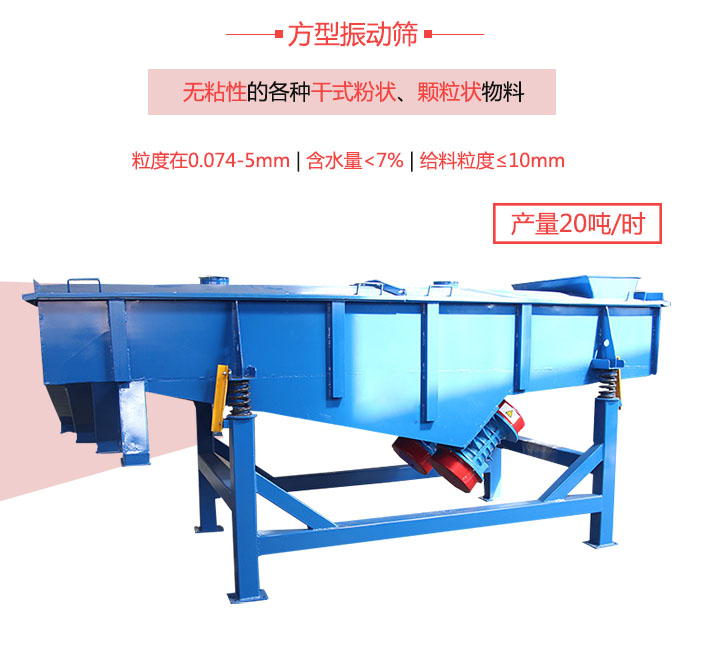

    DZSF系列长方形振动筛,两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074―5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不大于10mm.。
二、工作特点

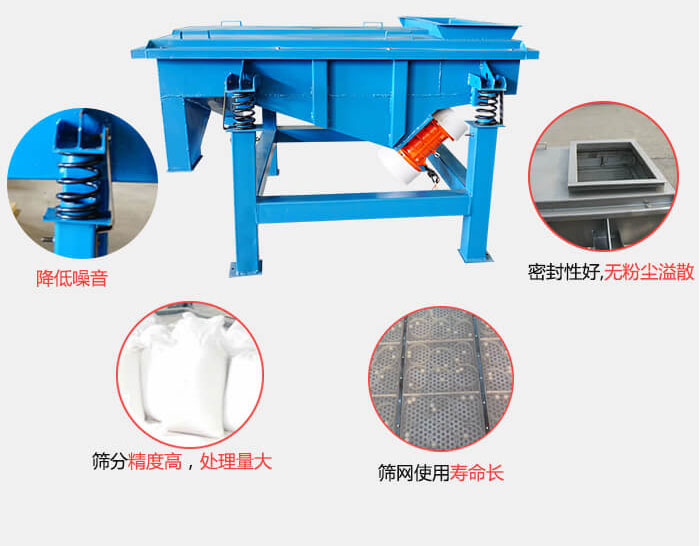

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。
三、主要适用行业
该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。
四、型号说明
D----------------------------------振动电机(振动源)

Z----------------------------------直线(运转轨迹)

SF----------------------------------筛分机
1020----------------------------------筛面尺寸(1000mm宽x2000mm长)
1-------------------------------------两层(两层筛网三个出料口)
S(P)-----------------------------------钢板材质【S代表不锈钢,P代表普碳钢】

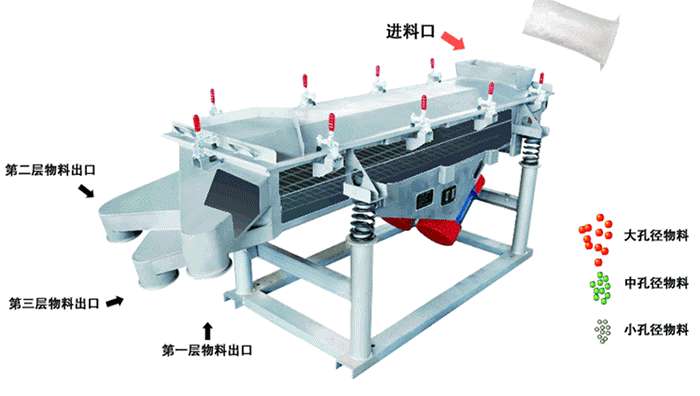

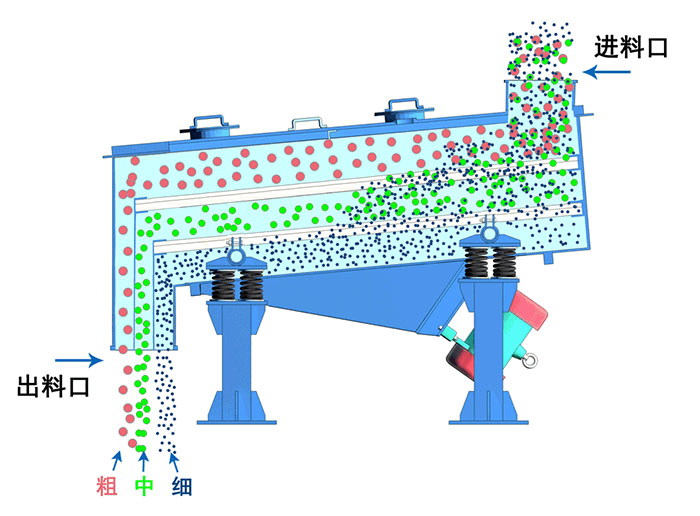

五、筛分原理
物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.

六、主要技术参数

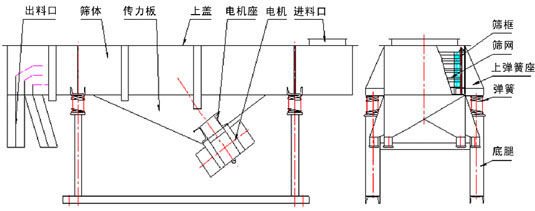

直线筛外型图
尺寸图
型    号
DZSF-520
DZSF-525
DZSF-530
DZSF-1020
DZSF-1025
DZSF-1030
公称尺寸(mm)
500×2000
500×2500
500×3000
1000×2000
1000×2500
1000×3000
物料粒度(mm)
0.074--10
0.074--10
0.074--10
0.074--10
0.074--10
0.074--10
振次(次/分)
960
960
960
960
960
960
筛面倾角
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
0°-7°
振    幅
3―4.5
3―4.5
3―4.5
3―4.5
3―4.5
3―4.5
层    数
1--6
1--6
1--6
1--6
1--6
1--6
功率(kw)
2×(0.4-0.75)
2×(0.4-0.75)
2×(0.4-0.75)
2×(0.4-1.1)
2×(0.4-1.1)
2×(0.4-1.5)

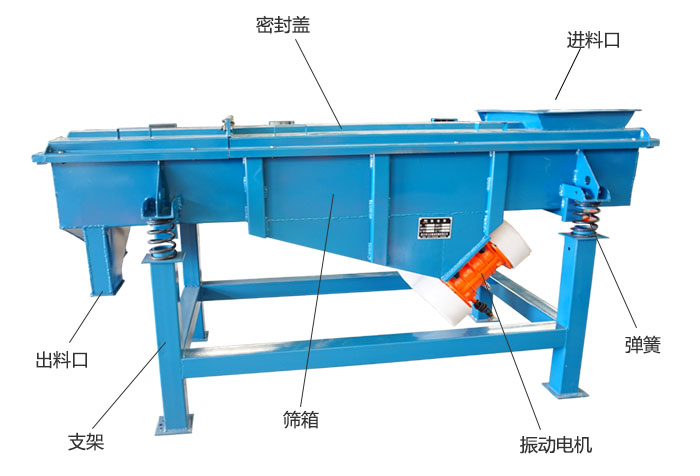

 七、结构说明

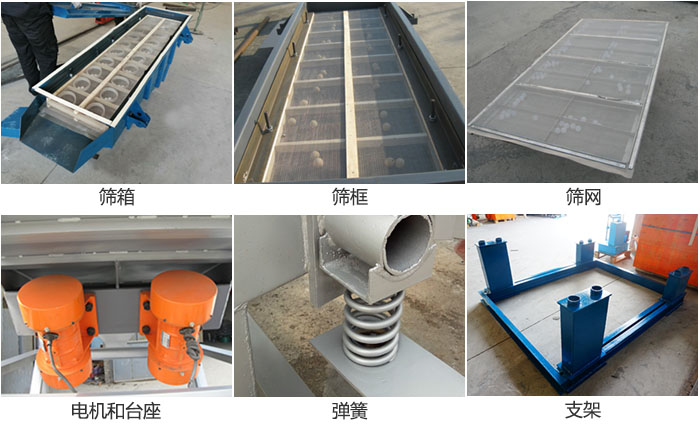

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
