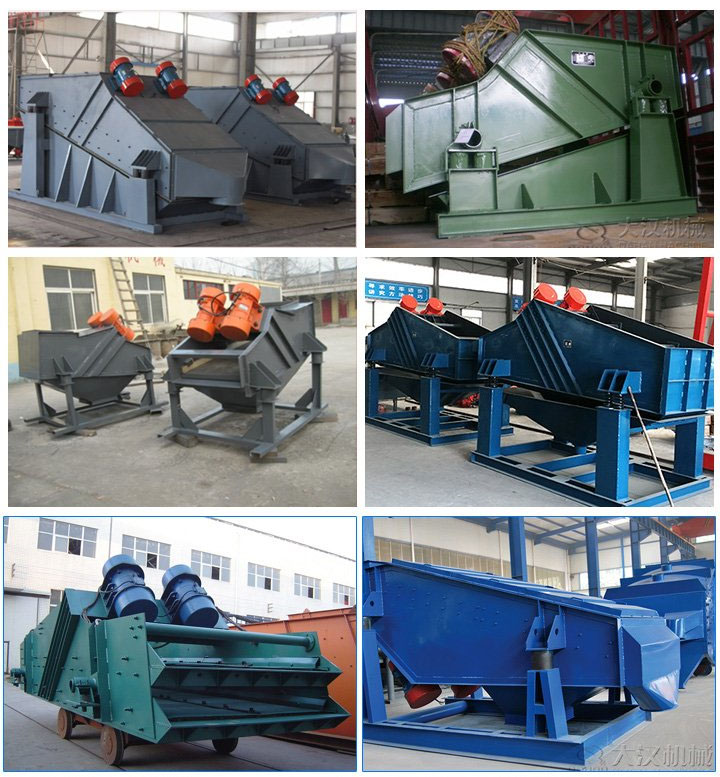

矿用振动筛

振动筛 > 产品展示 > 矿用振动筛

矿用振动筛又叫矿用振动筛分机,采用振动电机或电机拖动激振器激振,钢簧或橡胶弹簧减振及自同步振动原理,可用于大块物料及中小颗粒物料的筛选分级,进料粒度≤150mm,筛孔尺寸3-50mm,采用聚氨酯筛网,耐磨、抗压、使用寿命长,可分为单层或多层,物料分选规格多。

矿用振动筛视频

砂石筛分现场

鹅卵石筛分现场

煤矿筛分现场

石料生产线现场

矿用振动筛应用物料

矿用振动筛可用于矿山,冶金,煤炭,电机,建材,耐火材料等行业的大块物料和小颗粒物料筛分,如:矿石,矿粉,矿渣,石英矿,焦炭,石油滩,铁矿石,海砂矿,河沙等物料。

石料场破碎筛分现场

石料场破碎筛分现场

物料:灰岩

产量:800-1000吨/时

大型石料场筛分现场

大型石料场筛分现场

物料:破碎后的花岗岩

成品物料:10mm-30mm

烘干砂生产现场

烘干砂生产现场

物料:筛分烘干砂

产量:300吨/时

石灰石生产现场

石灰石生产现场

物料:生石灰碎石筛选

产量:500吨/时

矿用振动筛分几种类型

类型 应用物料 特点 进料粒度 产量
矿用振动筛 大块状和中小颗粒物料 采用自同步振动原理,高耐磨材质筛板,筛网更换方便,筛分效率高 ≤150mm 300吨/时
圆振动筛 采矿、砂石行业对石料分级 采用筒体是偏心轴激振器及偏块调节振幅,物 15-30mm 620吨/时
脱水筛 中、细粒度特料进行干、湿筛分或脱水脱介或脱泥 整体为水平安装,弧形筛面设计,筛网呈负角安装,保证强制脱水效果 ≤300mm 100吨/时
滚筒筛 沙石场中用于沙石分离等 通过对颗粒粒径大小来控制分选,筛孔不易堵塞 ≤300mm 800吨/时
自定义中心振动筛 中、小粒度的物料进行干式分级 振幅大,筛分效率高,筛上物料具有良好的松散和分层效果 50-150mm 300吨/时
概率筛 大、中、小颗粒状物料 筛网不堵孔、不变形,物料不串层 ≤50mm 200吨/时

矿用振动筛设备原理

矿用振动筛工作时,由激振器产生激振力,通过筛相传递到筛面上,物料因受激振力作用而被向前抛起,落下时小于筛孔的物料则透筛落到下层,物料在筛面上的运动轨迹为抛物运动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

矿用振动筛型号

电机振动式—处理量可达460吨/时

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
ZSGB-0615 0.9 10 <150 3 10-100 16 6-9 YZO-10-6 2*1.0 380
ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSGB-1020 2 15 5 15-200 YZO-20-6 2*2.0
ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSGB-1030 3 15 10 35-360 YZO-30-6 2*2.5
ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSGB-1530 4.5 15 15 45-460 YZO-50-6 2*3.7
ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0
ZSG2B-0918 1.62 10 20 15-160 YZO-20-6 2*2.0
ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0
ZSG2B-1224 2.88 10 25 25-300 YZO-30-6 2*2.5
ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5
ZSG2B-1230 3.6 15 50 40-400 YZO-50-6 2*3.7
ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5

激振器振动式—处理量可达600吨/时

型号 筛面面积(m2) 给料粒度(mm) 处理量(t/h) 双振幅(mm) 激振器型号 功率(kW) 电压(V)
ZSG1536 5.4 <200 50-360 8-12 JZ-75-6 2×4.0 380
ZSG1540 6 50-400 JZ-75-6 2×4.0
ZSG1836 6.48 60-460 JZ-100-6 2×5.5
ZSG1848 8.64 80-500 JZ-130-6 2×5.5
ZSG2040 8 80-560 JZ-130-6 2×5.5
ZSG2050 10 90-600 JZ-160-6 2×7.5
2ZSG1536 5.4 50-360 JZ-160-6 2×5.5
2ZSG1540 6 50-400 JZ-100-6 2×5.5
2ZSG1836 6.48 60-460 JZ-130-6 2×5.5
2ZSG1848 8.64 80-500 JZ-180-6 2×7.5
2ZSG2040 8 80-560 JZ-180-6 2×7.5
2ZSG2050 10 90-600 JZ-200-6 2×7.5

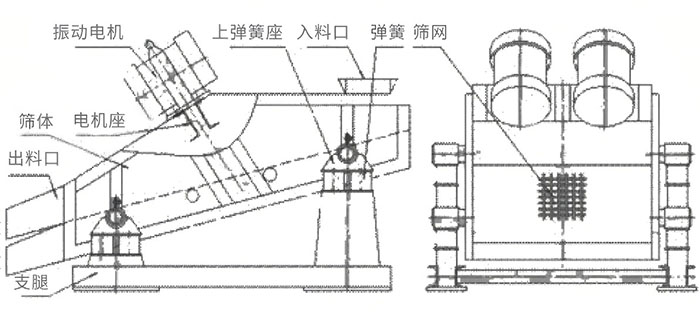

矿用振动筛结构

矿用振动筛有筛箱(筛框、筛板、衬板)、振动电机、弹簧、进料口、出料口、支架等组成。

结构图

矿用振动筛厂家

矿用振动筛生产厂家

大汉矿用振动筛生产厂家专业生产矿用振动筛分机,矿用圆振动筛,矿用脱水振动筛,矿用直线振动筛,大型矿用振动筛等,型号有kzs矿用振动筛,zsg矿用振动筛系列等;层级有单层,双层,多层等;结构分敞开式和封闭式,动力装置有电机式和激振式可选,厂家直销,价格低至2800元。
