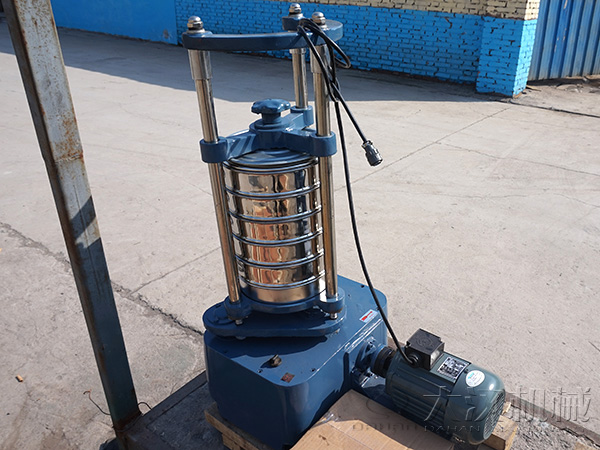

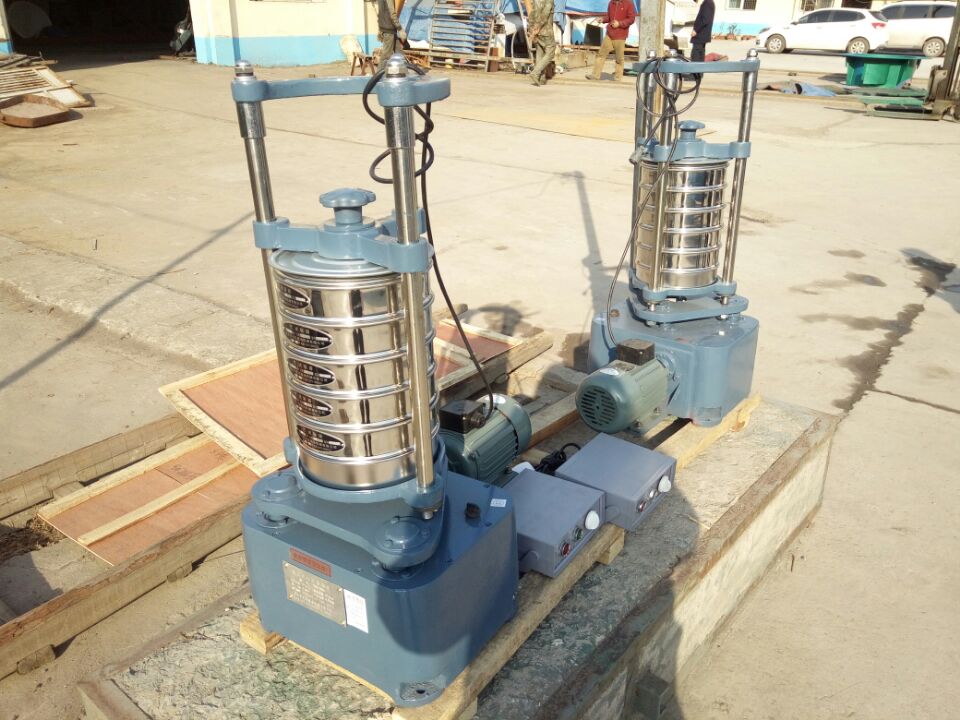

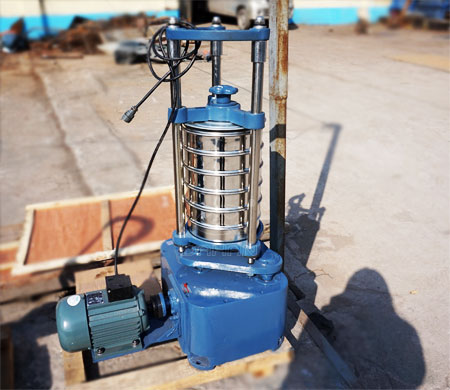

顶击式标准振筛机简介:

顶击式标准振筛机又名顶击式标准振筛机,击式振筛机配套试验筛规格为¢200mm。符合建材、地质、交通,化工等等行业有关测试规范和要求。利用偏心的原理使机器的平台面发生有规律震动和顶击,主要配套标准分样筛使用,代替手工筛,筛分物料的级别。具有时间标准、力度、频率均匀的优点以达到良好的筛分效果,适用于建筑、公路,地质、冶金、化工、煤炭、磨料、食品、饲料,医药等部门的实验室或化验室对颗粒物料进行筛分分析,该机可以配各种规格的方孔、园孔标准套筛,是生化实验室、分析室、教育科研的必备设备。

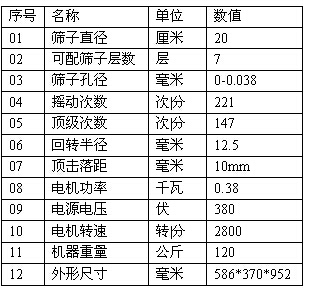

产品技术参数

控制系统及特点

电源启动开关、定时器,通常情况下多不超过15分钟

结构原理及用料

1、回转机构: 装在上箱体上的电机和小齿轮带动双联齿轮及齿轮转动,主偏心轴同时转动,引发摆动盘副偏心轴等,作半径12.5的回转摇动,通过支撑杆等带动筛子托盘及筛子等同步回转摇动。
2、顶击机构:在机器回转机构运动的同时,装在摆盘轴盖上的键带动上凸轮轴旋转;由于上突轴与下凸轮轴之间的转速差,有效地使上凸轮轴上端,每分钟顶击筛子托盘等作上下运动147次。
3、夹紧机构:当筛子等装上机后,按顺时针方向旋转旋钮,锥螺母沿轴向上移,同时,长短撑杆向外伸长,从而撑住导杆,并用板杆(附件)插入旋钮孔中,扳紧,即可达到可靠固定筛盖等目的;反向旋转旋钮即可松下。
4、外形材料:铸铁底座,喷绿漆,铸铁台面,固定钢杆
5、动力部件:带电容电动机
6、振动及顶击部件:偏心轮,弹簧,摆盘轴,上突轴与下凸轮轴
