卧式气流筛的结构示意图和特点介绍

发布时间：2026-07-16 14:47:37作 者：大汉技术部

卧式气流筛是精细粉体分级筛分的密闭式筛分机，依靠气流裹挟物料完成分选，区别于传统振动筛依靠振动力筛分，整机卧式筒型布局，适配超细粉末、易扬尘、易团聚物料的连续生产，广泛应用食品、医药、化工、非金属矿、锂电原料等行业。设备全密闭结构，无粉尘外溢，可配套上料、除尘、收料流水线，适配规模化工业生产线。

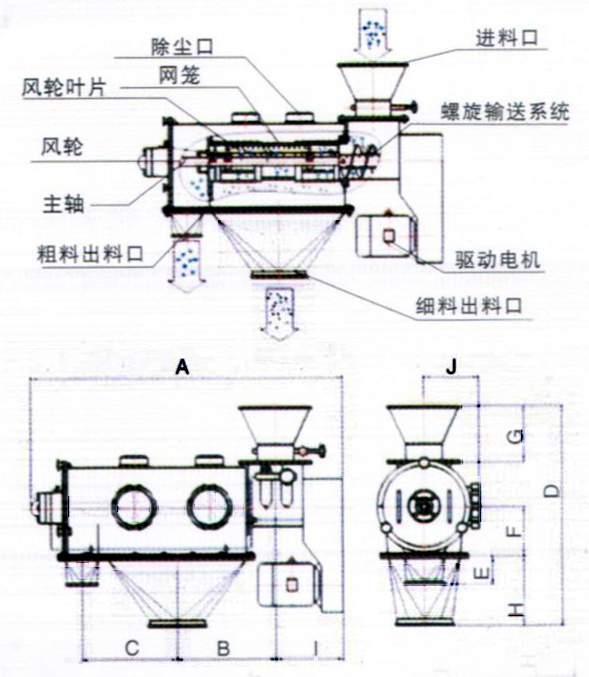

卧式气流筛的结构组成结构

筛分筒体：主体横向圆筒腔体，采用 304/316 不锈钢或碳钢防腐材质，内部为筛分核心工作区，两端分别连通进风、出料管路，侧面开设快开检修门，无需拆卸整机即可更换筛网。筒体内衬耐磨防护层，降低粉体高速冲刷磨损。

风路循环系统：包含离心风机、风道、气流导流叶片。风机提供循环气流，导流叶片打散团聚粉料，气流裹挟细粉穿过筛网，粗料被截留，形成闭环风路，无需额外大功率除尘配套，风量可变频调节，适配轻重不同密度物料。

筛网组件：内置环形精密筛网，目数可选 20 目–500 目，网体为不锈钢编织 / 蚀刻网，采用快速卡箍固定，单人 5 分钟完成换网。

出料口：两端独立出料结构：细料出口连接收料装置，收集合格细度粉体；粗渣排料口持续排出未达标粗颗粒，可实现连续不间断出料，适配 24 小时流水线作业。

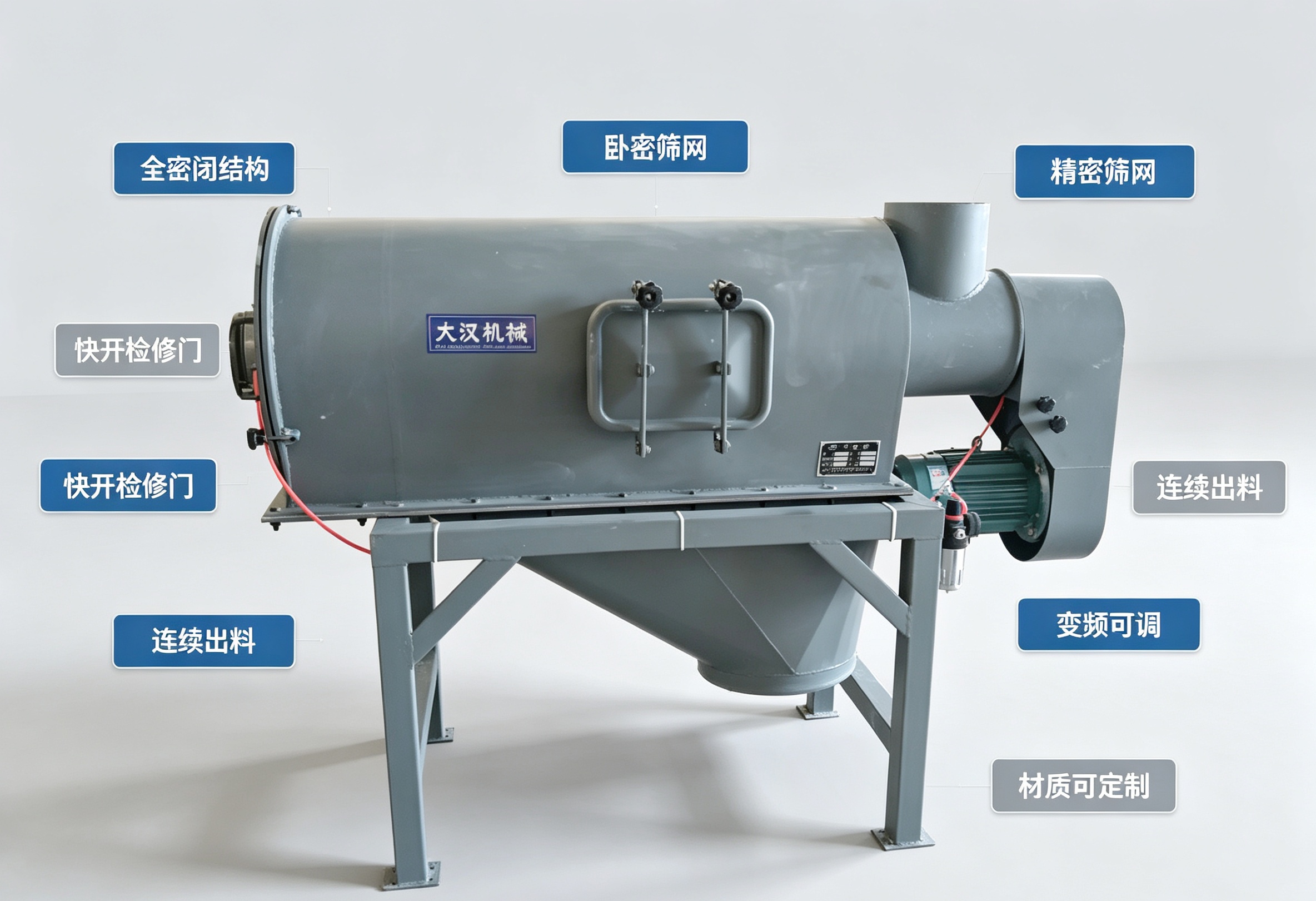

卧式气流筛核心产品特点

超细筛分：依靠气流风力分级 + 机械打散双重分选，可稳定筛分 300–600 目超细粉体，分级精度误差小，不会出现粗细料混料问题，适配碳酸钙、淀粉、石墨、药粉等高精度粉体加工。

密闭无尘生产：整机法兰密封、无开放式筛分区域，生产过程无粉尘飞扬，配套简易收尘即可满足车间环保检测，解决传统振动筛扬尘污染、物料损耗大的痛点，高价值粉料几乎无浪费。

适配粘性易团聚物料：内置打散转子提前破碎结块物料，气流持续冲刷筛网，淀粉、树脂粉、氧化钙等吸潮、粘性粉料长期作业不易堵网。

流水线适配性强：横向筒式机身高度低，可直接对接螺杆输送机、料仓、混合机上下工序，车间竖向空间不足的生产线优先选用。

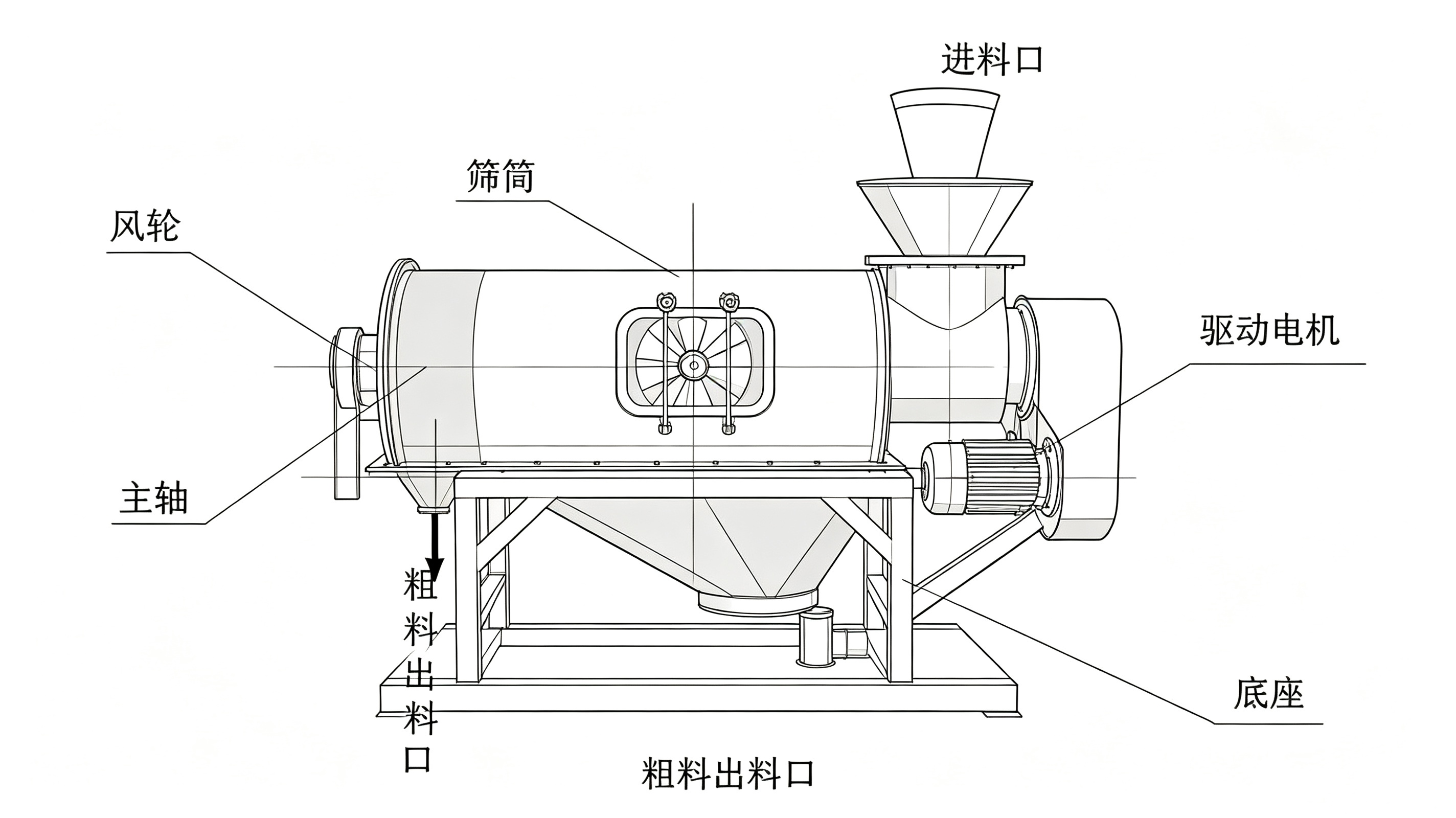

有很多客户对卧式气流筛很陌生，不是很了解，相信大汉振动机械的这张结构说明图可以解答客户的疑惑。大汉振动机械设计的卧式气流筛新式设计：气体保护系统能将净化后空气输至设备端，可以有效的降低设备在运转过程中所产生的温度，对轴承形成气体隔离层，从而杜绝粉尘的进入，有效的延长轴承使用寿命，减少保养频率，提高工作效率。
