525四层长方形振动筛

525四层长方形振动筛

全国统一销售热线0373-268 2333

在线订购

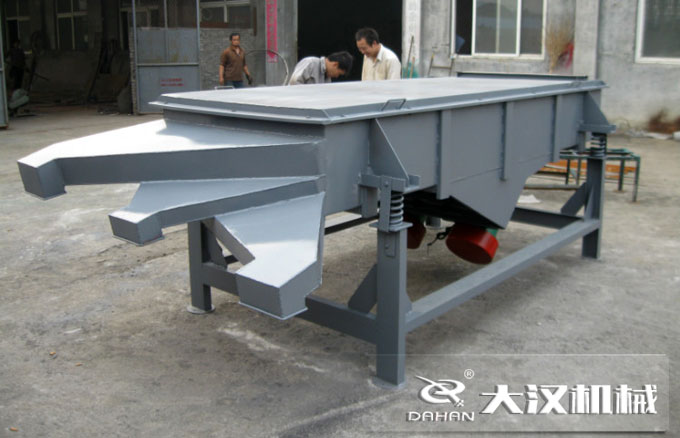

DZSF系列长方形振动筛

我厂生产的DZSF系列方形振动筛也叫“直线振动筛”,年来我厂工程技术人员广泛听取用户反馈信息,不断对产品设计进行改进,多次对技术参数进行优化。优异的产品质量和性能赢得了用户的肯定和赞誉。

一、工作原理

DZSF系列直线振动筛(长方形振动筛)为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一

合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选

和分级的目的。适用于粒度在0.074―5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。大给料粒度不大于10mm.。

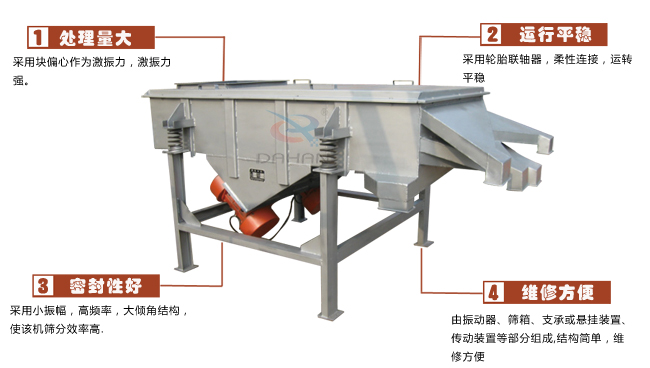

二、工作特点

该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。

三、主要适用行业

该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。

525长方形振动筛适用范围

四、型号说明

D----------------------------------电机(振动源)



Z----------------------------------直线(运转轨迹)



SF----------------------------------筛分机



525----------------------------------筛面尺寸(500mm宽x2500mm长)



4-------------------------------------四层(四层筛网五个出料口)



P-------------------------------------(普碳钢)钢板材质

五、筛分原理

物料从给料机均匀地进入筛分机的进料口,在振动电机的激振下,向出料口方向边跳动边筛分,通过多层筛网筛分出数种产品和不合格的筛上、筛下物,分别从各自的出口排出,流入料仓或盛料筒.

六、技术参数

型    号

DZSF-520

DZSF-525

DZSF-530

DZSF-1020

DZSF-1025

DZSF-1030

公称尺寸(mm)

500×2000

500×2500

500×3000

1000×2000

1000×2500

1000×3000

物料粒度(mm)

0.074--10

0.074--10

0.074--10

0.074--10

0.074--10

0.074--10

振次(次/分)

960

960

960

960

960

960

筛面倾角

0°-7°

0°-7°

0°-7°

0°-7°

0°-7°

0°-7°

振    幅

3―4.5

3―4.5

3―4.5

3―4.5

3―4.5

3―4.5

层    数

1--6

1--6

1--6

1--6

1--6

1--6

功率(kw)

2×(0.4-0.75)

2×(0.4-0.75)

2×(0.4-0.75)

2×(0.4-1.1)

2×(0.4-1.1)

2×(0.4-1)

七、结构说明

长方形振动筛主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

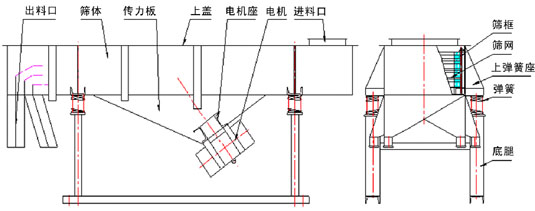

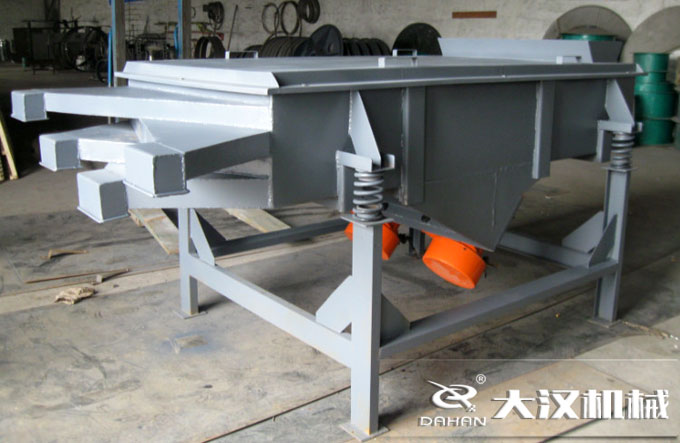

525长方形振动筛结构图

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

八、安装调试与使用

该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线.。

注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。

新筛机安装好以后,应按以下要求检查:

1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有硬性连接或接触。

3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛

机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口

上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到佳的筛分效果。

6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。
